◆ Step 1: 분류 / Classify

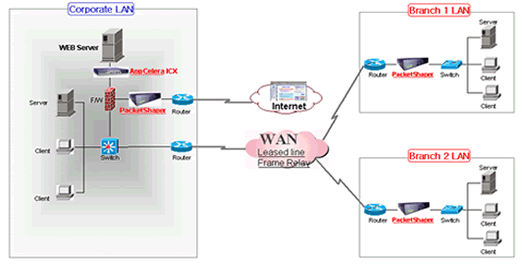

- PacketShaper 는 LAN과 WAN사이의 네트웍 트래픽을 자동분류한다.
- Layer 2-7 단계의 지능적 분류 및 트래픽의 자동 인지
- 300여개의 트래픽 유형을 자동으로 인지하고 다음의 기준으로 분류한다.
1. Inbound / Outbound Traffic Type 분류
(Application, Port, URL, Protocol, IP Address, MAC Address, IP Precedence)
2. 종류별 회선속도
3. 필요한 분류항목 추가

◇ 자동 인지 및 분류 가능한 어플리케이션 종류

ERP SAP Oracle Java Client Baan JD Edwards Gaming Systems	Streaming Media Napster WindowsMedia Gnutella Real Audio Streamworks RTSP	Network Management Protocol ICMP by packet type SYSLOG SNMP	Routing AURP BGP EGP EIGRP OSPF RIP	Database Oracle 7/8i FileMaker Pro MS SQL Progress File Server NFS
E-mail and Collaboration Microsoft DCOM (MS Exchange) SMTP cc:MAIL	Internet HTTP URL Web browser Mime type FTP,TFTP SSL	Push Marimba PointCast Backweb EntryPoint Client/Server Apps CORBA SunRPC	Voice over IP CUSeeMe H.323 T.120 RTP RTCP VDOPhone	Directory Services Finger LDAP DNS RADIUS Kerberos
Legacy LAN and Non-IP AppleTalk DECnet IPX SNA FNA	Security Protocol DLS L2TP PPTP IPSEC GRE DPA	Print LPR TN5250p TN3287 IPP Host Access TN3270	Session Telnet Timbuktu REXEC rlogin Xwindows VNC

◆ Step 2: 분석 / Analyze

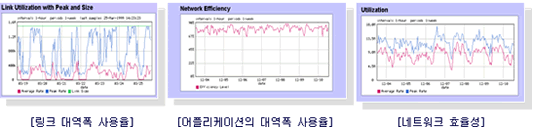

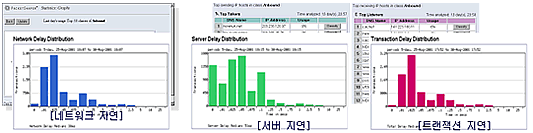

광범위한 Monitoring / Evaluation tools 제공







◆ Step 3: 제어 / ControlTCP Rate Control 구현

통신하는 상대 종국에 따른 통신 Rate 제어, Queuing으로
유발되는 지연 제거, Packet 손실률 축소,
Inbound/Outbound Traffic의 제어를 수행한다.

성능 제어를 위한 Policy 설정:
특정 Network 대역폭 제한(Partition 지정)
Application 별로 최소 또는 최대 대역폭을 할당
사용자별로 최소 또는 최대 대역폭을 할당
Protocol별로 최소 또는 최대 대역폭을 할당
우선순위 정책(Priority Policy)을 통한 성능제어를 수행

◆ Step 4: 종합 보고 / Report-PacketShaper가 수행하는 기능

SLA(Service Level Agreements) 관리
사용자의 기대치 설정 및 해결
향후 네트웍 상황 대비 계획 수립
